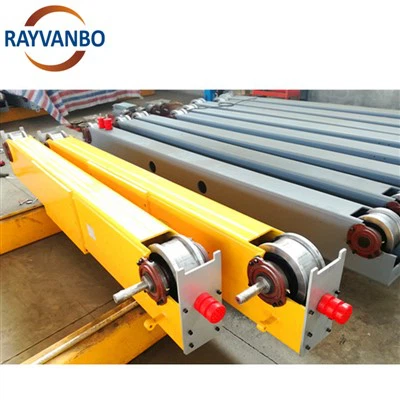

شاحنات نهاية الرافعة الجسرية

تعتبر الشاحنة الطرفية للرافعة مكونًا رئيسيًا يستخدم في معدات الرفع. يقع عادةً على طرفي العارضة الرئيسية للرافعة ويكون مسؤولاً عن دعم ونقل الأحمال. إنها مصممة لتوفير درجة عالية من قدرة حمل الحمولة والاستقرار الهيكلي والسلامة لضمان التشغيل الموثوق للرافعة في مجموعة متنوعة من التطبيقات الصناعية.



من ناحية، عادة ما تكون الرافعة النهائية مصنوعة من مواد معدنية عالية القوة ومقاومة للتآكل، مثل الفولاذ عالي الجودة، لضمان استقرارها ومتانتها تحت الأحمال الثقيلة والبيئات القاسية. تم تحسين التصميم الهيكلي للعوارض النهائية بعناية من قبل مهندسين محترفين لتحقيق قدرة تحمل مثالية وتوزيع الأحمال الخارجية. يمكن استخدام الأشكال الهيكلية مثل الكمرات الصندوقية والكمرات على شكل H. عادةً ما يستخدم توصيل الشاحنة الطرفية للرافعة اللحام أو التثبيت أو تقنيات التوصيل الاحترافية الأخرى لضمان اتصال قوي وموثوق. بالنسبة للبيئات الخارجية أو الرطبة، قد تكون الرافعة الطرفية معالجة ضد التآكل لتحسين مقاومتها للتآكل وإطالة عمر الخدمة. تتميز بعض شاحنات الرافعة النهائية بتصميمات قابلة للتعديل لتناسب احتياجات الرفع المختلفة وسيناريوهات العمل. يمكن تخصيص مواصفات وأبعاد شاحنة الرافعة النهائية بناءً على نماذج الرافعات المحددة واحتياجات المشروع. يمكن تجهيز شعاع نهاية الرافعة بأجهزة أمان، مثل الحماية من الحمل الزائد، ومفاتيح الحد، وما إلى ذلك، لضمان التشغيل الآمن للمعدات. شاحنة نهاية الرافعة مناسبة لمختلف معدات الرفع، بما في ذلك الرافعات الجسرية، والرافعات الجسرية، والرافعات البرجية، وما إلى ذلك، وتستخدم على نطاق واسع في الصناعة والبناء والخدمات اللوجستية وغيرها من المجالات.



من ناحية أخرى، تعتبر الرافعة النهائية جزءًا مهمًا من معدات الرفع. تقع شاحنة نهاية الرافعة على طرفي العارضة الرئيسية للرافعة. كهيكل داعم، فهو يتحمل الوزن الإجمالي وقدرة الحمل للرافعة. وهو المسؤول عن نقل الأحمال إلى الركائز والقاعدة، مما يضمن استقرار الرافعة بأكملها. إن الشاحنة الطرفية للرافعة مسؤولة عن نقل الحمولة أثناء التشغيل وتوزيعها بالتساوي على الركائز المختلفة. وهذا يساعد على تقليل الحمل على الأعمدة الفردية، ويحسن استقرار الهيكل بأكمله ويمنع التشوه غير المتساوي للهيكل. تربط عوارض نهاية الرافعة هذه المكونات معًا بإحكام عن طريق ربط الحزم الرئيسية والدعامات. وهذا يضمن الصلابة الشاملة للرافعة، مما يسمح لها بالتعامل بفعالية مع مجموعة متنوعة من مهام الرفع.



خلاصة القول، تشكل العوارض الطرفية إطارًا عرضيًا عند طرفي الحزمة الرئيسية، مما يعزز الاستقرار العام للرافعة. يعد هذا أمرًا بالغ الأهمية عند نقل أو رفع الأحمال الكبيرة في اتجاه عرضي. عادة ما يتم تعليق آلية الرفع للرافعة من العارضة الرئيسية، والتي يتم توصيلها بالعمود من خلال العارضة النهائية. وبالتالي فإن العارضة النهائية تتولى وظيفة دعم وموازنة آلية الرفع لضمان قدرتها على العمل بثبات في الاتجاه الرأسي. تتميز بعض العوارض الطرفية للرافعة بتصميمات قابلة للتعديل يمكنها التكيف مع ارتفاعات الرفع المختلفة وسيناريوهات العمل، مما يوفر مرونة أكبر.





1. قدرة تحمل عالية:عادة ما تكون العوارض الطرفية للرافعة مصنوعة من مواد معدنية عالية القوة، مثل الفولاذ عالي الجودة، لذلك تتمتع بقدرة تحمل ممتازة ويمكنها التعامل مع مختلف مهام الرفع الثقيلة.

2. الاستقرار الهيكلي:لقد تم تحسين التصميم الهيكلي للعوارض النهائية بعناية من قبل المهندسين لتوفير استقرار فائق. وهذا يساعد على ضمان بقاء الرافعة مستقرة أثناء العمل، مما يقلل من الاهتزاز والتشوه.

3. مقاومة التآكل:في ضوء حقيقة أن بعض سيناريوهات التطبيق قد تتعرض للرطوبة أو البيئات المسببة للتآكل، فإن عوارض نهاية الرافعة عادة ما تخضع لمعالجة خاصة مضادة للتآكل لتحسين مقاومتها للتآكل وإطالة عمر الخدمة.

4. أداء قابل للتعديل:تتميز بعض العوارض الطرفية للرافعة بتصميمات قابلة للتعديل يمكنها التكيف مع ارتفاعات الرفع المختلفة وسيناريوهات العمل. وهذا يزيد من مرونتها، مما يجعلها مناسبة لمجموعة متنوعة من احتياجات التطبيقات.

5. موثوقية الاتصال:يتم توصيل العوارض الطرفية بالأعمدة والعوارض الرئيسية من خلال اللحام أو التثبيت أو تقنيات الاتصال الاحترافية الأخرى لضمان اتصال ثابت وموثوق وتحسين موثوقية الهيكل العام.

6. أداء السلامة:قد يتم تجهيز شعاع نهاية الرافعة بأجهزة أمان، مثل الحماية من الحمل الزائد، ومفاتيح الحد، وما إلى ذلك، لضمان سلامة المعدات أثناء التشغيل ومنع وقوع الحوادث.

7. المرونة:إن مرونة العارضة الطرفية للرافعة تجعلها مناسبة لظروف الرفع المختلفة، بما في ذلك احتياجات الارتفاعات والأحمال وسيناريوهات العمل المختلفة.

8. قابلة للتكيف مع مجموعة متنوعة من معدات الرفع:إن العارضة الطرفية للرافعة مناسبة لمجموعة متنوعة من معدات الرفع، مثل الرافعات الجسرية، والرافعات الجسرية، وما إلى ذلك، مما يوفر حلولاً عالمية لسيناريوهات التطبيقات المختلفة.



نموذج النقل النهائي	تطبيق نموذج الرافعة	أنبوب فولاذي مستطيل	حجم العجلة	قوة المحرك
L125-15	1t-7.5m	150*150*6	W125*60	٪7b٪7b0٪7d٪7d.3KW*2
L125-20	1t-11.5m
L125-25	1t-16.5m
L160-15	2t/3t-7.5m	150*200*8	W160*70	٪7b٪7b0٪7d٪7d.4KW*2
L160-20	2t/3t-11.5m
L160-25	2t/3t-16.5m
L160-30	2t/3t-22.5m
L160-35	2t/3t-28.5m
L200-20	5t-11.5m	150*250*8	W200*70	٪7b٪7b0٪7d٪7d.4KW*2 0.75 كيلوواط*2
L200-25	5t-16.5m
L200-30	5t-22.5m
L200-35	5t-28.5m
L250-20	10t-11.5m	200*250*8 200*300*8	W250*80	0.75 كيلوواط*2 1.1 كيلو واط*2 1.5 كيلو واط*2
L250-25A	10t-16.5m
L250-30A	10t-22.5m
L250-35A	10t-28.5m
L250-25B	16t-16.5m
L250-30B	16t-22.5m
L250-35B	16t-28.5m
L315-30	20t-16.5m	200*400*8	W315*90	1.5 كيلو واط*2
L315-35	20t-28.5m





1. الرافعة العلوية:العارضة النهائية هي المكون الرئيسي للرافعة الجسرية. وهو متصل بطرفي الحزمة الرئيسية ويلعب دوراً في دعم ونقل الأحمال. الرافعة الجسرية هي معدات رفع شائعة تستخدم على نطاق واسع في الصناعة والتصنيع والتخزين وغيرها من المجالات.

2. الرافعة الجسرية:تستخدم الرافعات الجسرية، المعروفة أيضًا باسم الرافعات الجسرية، أيضًا عوارض نهائية لتوصيل العارضة الرئيسية والأعمدة لتوفير الدعم لآلية الرفع. الرافعات الجسرية مناسبة للمواقف التي تتطلب تغطية مساحات عمل كبيرة، مثل مناطق تخزين البضائع.

3.رافعة برجية:في الرافعة البرجية، يتم توصيل العوارض الطرفية عند طرفي الحزمة الرئيسية لدعم آلية الرفع ونقل الحمل. تُستخدم الرافعات البرجية بشكل شائع في مواقع البناء ويمكن أن توفر ارتفاعات رفع كبيرة في الاتجاه الرأسي.

4. الرافعة الجسرية:الرافعة الجسرية هي نوع من معدات الرفع التي تشبه في هيكلها الرافعة الجسرية وتستخدم أيضًا العوارض الطرفية كمكونات لتوصيل العوارض والأعمدة الرئيسية. الرافعات الجسرية مناسبة للمواقف التي تتطلب تغطية مساحة عمل كبيرة.

5. الرافعة التحويلية:تشتمل الرافعة التحويلية على آلية رفع معلقة على العارضة. يتم توصيل العوارض الطرفية بكلا طرفي الحزمة لدعم ونقل الأحمال. يتيح هذا التصميم لرافعة الترجمة أن تتمتع بمرونة أكبر في الاتجاه الأفقي.









س: ما هي وظائف شاحنات نهاية الرافعة؟

ج: 1. دعم ونقل الأحمال: توجد الحزم النهائية على طرفي العارضة الرئيسية للرافعة وتكون مسؤولة عن دعم وزن وحمولة الرافعة بأكملها أثناء نقل الحمولة إلى الأعمدة والقاعدة لضمان الاستقرار من الهيكل بأكمله.

2. توصيل العوارض والأعمدة الرئيسية: تربط العوارض الطرفية هذه المكونات المهمة معًا بإحكام عن طريق ربط العوارض والأعمدة الرئيسية. وهذا يساهم في الهيكل العام، مما يضمن استقرار وموثوقية الرافعة.

3. يوفر الاستقرار الجانبي: تشكل الحزم الطرفية إطارًا جانبيًا عند طرفي العارضة الرئيسية، مما يعزز الاستقرار العام للرافعة. يعد هذا أمرًا بالغ الأهمية عند نقل أو رفع الأحمال الكبيرة في اتجاه عرضي.

4. دعم آلية الرفع: عادة ما يتم تعليق آلية الرفع من الشعاع الرئيسي، ويتم توصيل الشعاع الرئيسي بالعمود من خلال الشعاع النهائي. وبالتالي فإن العارضة النهائية تتولى وظيفة دعم وموازنة آلية الرفع لضمان قدرتها على العمل بثبات في الاتجاه الرأسي.

5. توزيع الحمل: تساعد العوارض الطرفية على توزيع الحمل بالتساوي على كل عمود، وتقليل الحمل على عمود واحد، وتحسين استقرار الهيكل بأكمله، ومنع التشوه غير المتساوي للهيكل.

6. أداء اتصال موثوق: يتم توصيل الحزم الطرفية بالأعمدة والحزم الرئيسية من خلال اللحام أو التثبيت أو تقنيات الاتصال الاحترافية الأخرى لضمان اتصال ثابت وموثوق وتحسين موثوقية الهيكل العام.

7. التكيف مع ظروف العمل المختلفة: تتميز بعض عوارض نهاية الرافعة بتصميمات قابلة للتعديل يمكن أن تتكيف مع ارتفاعات الرفع المختلفة وسيناريوهات العمل. وهذا يزيد من مرونتها، مما يجعلها مناسبة لمجموعة متنوعة من احتياجات التطبيقات.



س: ما هي أنواع شاحنات نهاية الرافعة؟

ج: 1. شعاع نهاية الشعاع المفرد: الشعاع الطرفي ذو الشعاع الواحد هو مكون متصل بكلا طرفي الشعاع الرئيسي لرافعة ذات شعاع واحد لدعم الأحمال ونقلها. تُستخدم الرافعات ذات العارضة الواحدة عادةً لمهام الرفع الأخف.

2. شعاع نهاية مزدوج الشعاع: يتم توصيل شعاع نهاية الشعاع المزدوج عند طرفي الرئيسي

شعاع الرافعة ذات العارضة المزدوجة ولها قدرة تحمل وثبات أعلى. الرافعات ذات العارضة المزدوجة مناسبة لمهام الرفع الأثقل مثل مواقع التصنيع والبناء الكبيرة.

3. شعاع نهاية الرافعة الجسرية: يتم توصيل شعاع نهاية الرافعة الجسرية بكلا طرفي العارضة الرئيسية لرافعة الجسر لدعم الرافعة التي تعمل على هيكل الجسر. تستخدم الرافعات الجسرية على نطاق واسع في الصناعات والتصنيع والتخزين.

4. شعاع نهاية الرافعة الجسرية: يتم توصيل شعاع نهاية الرافعة الجسرية بكلا طرفي العارضة الرئيسية للرافعة الجسرية لدعم ونقل الأحمال. تُستخدم الرافعات الجسرية عادةً عندما تكون هناك حاجة إلى تحركات جانبية كبيرة، مثل ساحات الشحن ومناطق التحميل والتفريغ.

5. شعاع نهاية الرافعة الجسرية: يتم توصيل شعاع نهاية الرافعة الجسرية بكلا طرفي العارضة الرئيسية للرافعة الجسرية ويدعم هيكل الرافعة الجسرية بالكامل. الرافعات الجسرية مناسبة للمواقف التي تتطلب تغطية مساحات عمل كبيرة.

6. شعاع نهاية الرافعة البرجية: يتم توصيل شعاع نهاية الرافعة البرجية بكلا طرفي العارضة الرئيسية للرافعة البرجية ويدعم الرافعة للرفع في الاتجاه الرأسي. غالبًا ما تُستخدم الرافعات البرجية في مواقع البناء ويمكنها تحقيق ارتفاعات رفع كبيرة.



Q: ما الفرق بين الشاحنات النهائية الأوروبية والشاحنات النهائية المحلية؟

ج: 1. معايير التصنيع: قد يكون لدى أوروبا والصين معايير ومواصفات تصنيع مختلفة. قد تتوافق العوارض النهائية ذات النمط الأوروبي مع المعايير الأوروبية ذات الصلة، بينما قد تتوافق العوارض النهائية المحلية مع المعايير المحلية الصينية.

2. معايير التصميم والهندسة: قد يكون للمناطق المختلفة متطلبات مختلفة للتصميم والمعايير الهندسية. قد تأخذ العوارض النهائية ذات النمط الأوروبي في الاعتبار المعايير الهندسية الأوروبية، بينما قد تتبع العوارض النهائية المحلية المعايير الهندسية الصينية.

3. المواد ومراقبة الجودة: قد تستخدم مناطق التصنيع والشركات المختلفة مواد مختلفة ومعايير مراقبة الجودة. قد تستخدم العوارض الأوروبية مواد تلبي معايير الجودة الأوروبية، بينما قد تستخدم العوارض النهائية المحلية مواد تلبي المعايير المحلية.

4. معلمات الأداء: قد تختلف معلمات الأداء للكمرات الطرفية الأوروبية والكمرات النهائية المحلية، مثل قدرة التحمل والمتانة والسلامة، بسبب اختلافات التصميم.

5.السعر: بسبب الاختلافات في تكاليف الإنتاج وتكاليف المواد وتكاليف العمالة وعوامل أخرى، قد تكون هناك اختلافات معينة في أسعار العوارض النهائية الأوروبية والعوارض النهائية المحلية.

6. القدرة على التكيف مع السوق: قد تكون العوارض النهائية الأوروبية الصنع أكثر انسجاما مع احتياجات ومعايير السوق الأوروبية، في حين قد تكون العوارض النهائية المحلية أكثر انسجاما مع احتياجات ومعايير السوق الصينية.



س: كيفية تثبيت شاحنات نهاية الرافعة?

ج: 1. أعمال التحضير: قبل بدء التثبيت، يجب إجراء الاستعدادات ذات الصلة. يتضمن ذلك التحقق من سلامة جميع المكونات، والتأكد من أن كل شيء يلبي مواصفات التصميم، وتجهيز الأدوات والمعدات اللازمة مسبقًا.

2. قم بتثبيت الدعامات: إذا كانت شعاع نهاية الرافعة بحاجة إلى الاتصال بالدعامات، فقم بتثبيت الدعامات أولاً. التأكد من أن موضع الأعمدة وتثبيتها يتوافق مع متطلبات التصميم، والتحقق من عمودية الأعمدة واستوائها.

3. قم بتثبيت الشعاع الرئيسي: ضع الشعاع الرئيسي على الأعمدة، مع التأكد من وضع الشعاع الرئيسي بدقة. عادة ما يتم توصيل العوارض الرئيسية بالأعمدة بواسطة مسامير أو وصلات أخرى. عند التوصيل، تأكد من أن السحابات آمنة ومأمونة.

4. قم بتثبيت الحزم النهائية: قم بتوصيل الحزم النهائية بكل طرف من الحزم الرئيسية. عادة ما يتم توصيل العوارض الطرفية بالشعاع الرئيسي عن طريق البراغي أو اللحام. تأكد من أن موضع تثبيت الشعاع النهائي دقيق وأن هيكل الاتصال مستقر.

5.ربط الخطافات وآليات الرفع: إذا كانت الخطافات وآليات الرفع مطلوبة على عارضة نهاية الرافعة، فقم بتثبيتها في المواقع المناسبة وفقًا للتعليمات المقدمة من قبل الشركة المصنعة. تأكد من أن التوصيلات محكمة وقم بإجراء أي تعديلات واختبارات ضرورية.

6.التوصيل الكهربائي: إذا كان شعاع نهاية الرافعة يحتوي على نظام تحكم كهربائي، فقم بإجراء التوصيل الكهربائي. يتضمن ذلك توصيل الكابلات وصناديق التحكم وأجهزة الاستشعار والمفاتيح المرتبطة بها.

7.الفحص والاختبار: بعد اكتمال التثبيت، قم بإجراء فحص واختبار شامل. تأكد من أن جميع نقاط الاتصال محكمة وتأكد من تثبيت جميع المكونات بشكل صحيح. إجراء اختبار النظام، بما في ذلك اختبار الرفع والتحريك ومفتاح الحد والوظائف الأخرى.

8. التعديل والتصحيح: إذا لزم الأمر، قم بإجراء التعديلات والتصحيحات للتأكد من أن أداء عارضة نهاية الرافعة يلبي متطلبات التصميم. قد يشمل ذلك تصحيح التوازن، وضبط العجلات الجارية، وما إلى ذلك.

9. مشغلو القطار: إذا احتاج المشغلون الجدد إلى استخدام عارضة نهاية الرافعة، فيجب عليهم إجراء التدريب اللازم للتأكد من فهمهم للتشغيل الآمن والصيانة الروتينية للرافعة.

10.التوثيق: توثيق جميع خطوات التثبيت والتعديلات ونتائج الاختبار. يمكن أن تلعب هذه المستندات دورًا مهمًا في الصيانة والمراجعة المستقبلية.



س: كيفية صيانة الشاحنات الطرفية للرافعة؟

ج: 1. عمليات التفتيش المنتظمة: قم بإجراء عمليات تفتيش منتظمة، بما في ذلك مظهر وهيكل العوارض الطرفية، والعوارض الرئيسية، والأعمدة، ومسامير التوصيل والمكونات الأخرى. تحقق من وجود شقوق أو تشوهات أو تآكل أو تشوهات أخرى.

2. التشحيم: قم بتشحيم الأجزاء المتحركة من العارضة النهائية بانتظام. تأكد من تشحيم المحامل والأسنان والقضبان المنزلقة والمكونات الأخرى بشكل كافٍ لتقليل التآكل والاحتكاك.

3.التنظيف: قم بتنظيف سطح الشعاع النهائي بانتظام لإزالة الغبار والمواد المسببة للتآكل أو الأوساخ الأخرى. يمكن أن يساعد التنظيف في إطالة عمر العارضة النهائية وتقليل السحب الاحتكاكي.

4.فحص النظام الكهربائي: إذا كانت العارضة الطرفية مجهزة بنظام كهربائي، قم بفحص المكونات الكهربائية بانتظام مثل الكابلات وصناديق التحكم وأجهزة الاستشعار والمفاتيح. تأكد من أن الاتصال محكم وأنه لا توجد دوائر قصيرة أو فواصل.

5. مسامير التثبيت: افحص مسامير التوصيل بانتظام للتأكد من إحكام ربطها. قد تتسبب البراغي السائبة في عدم الاستقرار الهيكلي وتؤثر على أداء سلامة الرافعة.

6. تحقق من مفتاح الحد: تأكد من أن مفتاح الحد يعمل بشكل صحيح لمنع الرافعة من تجاوز نطاق التصميم. وهذا يساعد على تجنب الحوادث والأضرار التي لحقت المعدات الخاصة بك.

7. اختبار تشغيل الرافعة: إجراء اختبار تشغيل الرافعة بانتظام، بما في ذلك اختبارات الرفع، والمشي، والدوران وغيرها من الوظائف. تأكد من أن جميع الوظائف تعمل بشكل صحيح وقم بإصلاح أي حالات شاذة.

8. المعايرة: إذا لزم الأمر، قم بمعايرة أجهزة الاستشعار والمفاتيح ومعدات التحكم الأخرى بانتظام لضمان دقتها وموثوقيتها.

9. استبدل الأجزاء البالية: إذا كان أي جزء من العارضة الطرفية متآكلًا أو تالفًا بشكل ملحوظ، فاستبدله على الفور. قد يشمل ذلك المحامل والكابلات وقضبان الشرائح وما إلى ذلك.

10. تدريب المشغلين: إجراء تدريب منتظم للمشغلين للتأكد من فهمهم لإجراءات التشغيل الصحيحة ونقاط الصيانة واحتياطات السلامة.

11. سجل تاريخ الصيانة: قم بتسجيل كل نشاط صيانة وفحص، بما في ذلك تاريخ الصيانة ومحتوى الصيانة وموظفي الصيانة وغيرها من المعلومات. ويساعد ذلك في اكتشاف مشكلات المعدات في الوقت المناسب وتتبع سجل الصيانة.
